RF 용접 기술을 갖춘 오토바이 방수 가방 공장

● 2026-08-25 ● - ● 나에게 메시지를 남겨주세요

Sealock은 자체 27.12MHz 무선 주파수 용접을 사용하여 중국과 베트남 공장에서 오토바이 방수 가방을 제조합니다. 대부분의 방수 제품에서 용접은 한 가지 역할, 즉 물을 차단하는 역할을 합니다. 오토바이 수하물에는 두 가지가 있습니다. 본체를 밀봉하고 모든 스트랩, D링, 적재된 가방을 진동 기계에 고정하는 장착 패널을 고정합니다. 지속적인 진동 하에서 이러한 이중 역할이 용접 능력을 이 범주의 공장에서 결정적인 문제로 만드는 이유입니다.

1. 공장 프로필

Sealock(YiFuLong Outdoor Gear Co., Ltd.)은 20년 넘게 용접 방수 가방을 제작해 왔으며 Benelli, Helly Hansen, OSPREY 및 CHUMS를 포함한 국제 아웃도어 및 오토바이 브랜드를 생산해 왔습니다.

시설:중국 둥관 | 베트남 호치민시 - 모든 모델에서 원산지 선택 가능
용접:산업용 재봉 라인과 함께 작동하는 27.12MHz의 사내 RF 용접
용량:롤탑 수하물 라인에서는 최대 30,000개/월; 테일백 라인에서는 15,000개/월
자귀:모델당 MOQ 300개(단면 안장 가방에 500개), 샘플 7~15일, 대량 30~45일, FOB 광동(심천)
인증:ISO 9001, BSCI, SMETA, HIGG, GRS, 스캔

2. RF 용접이 오토바이 수하물 재료에 적합한 이유

RF 용접은 유전체 공정입니다. 27.12MHz의 고주파 전자기장이 재료 내부의 극성 분자를 여기시켜 열이 외부에서 전도되기보다는 내부에서 생성됩니다. 두 층 모두 동시에 융합 온도에 도달하고 분자 수준에서 결합하여 일반적으로 모재만큼 강하거나 더 강한 솔기를 생성합니다.

프로세스에는 이 범주와 정확히 일치하는 재료 선호도가 있습니다. RF 용접은 오토바이 수하물을 만드는 소재인 PVC 및 PU 코팅 직물에서 가장 잘 작동합니다. 대부분의 제품군에 500D PVC 타포린을 용접하고 프리미엄 계층에는 TPU 라미네이트를 용접했습니다. 둘 다 극성이며 깨끗하게 용접됩니다. 이러한 정렬은 타포린 세계에서 가장 강한 이음새가 뜨거운 공기나 초음파 접합이 아닌 RF 용접인 이유입니다.

3. 용접은 여기서 두 가지 역할을 합니다.

건조 백에 용접하면 봉인된 봉투가 형성되고 사용자는 이를 운반합니다. 오토바이 수하물의 경우에도 동일한 용접 부위가 하중 경로를 전달합니다. 가방은 랙이나 동승자 좌석에 묶여 있으며 정격 중량(45L 테일 백의 경우 8~12kg, 한 쌍의 새들백 세트의 경우 50kg)까지 적재된 다음 모든 부착 지점에서 지속적으로 작동하는 몇 시간 동안 엔진 및 도로 진동을 받습니다.

이는 용접된 타포린 제품의 잘 확립된 고장 패턴 때문에 중요합니다. 약한 강화 영역은 하중을 운반하는 타포린 제품, 특히 트럭 덮개 및 화물 격납물에서 고장의 가장 일반적인 원인입니다. 오토바이 수하물은 동일한 종류의 주기적 응력 하에서 동일한 재료입니다. 아름다운 본체 솔기를 용접하지만 부착 패치를 나중에 고려하는 공장에서는 앵커가 놓일 때까지 건조한 상태를 유지하는 가방을 생산합니다.

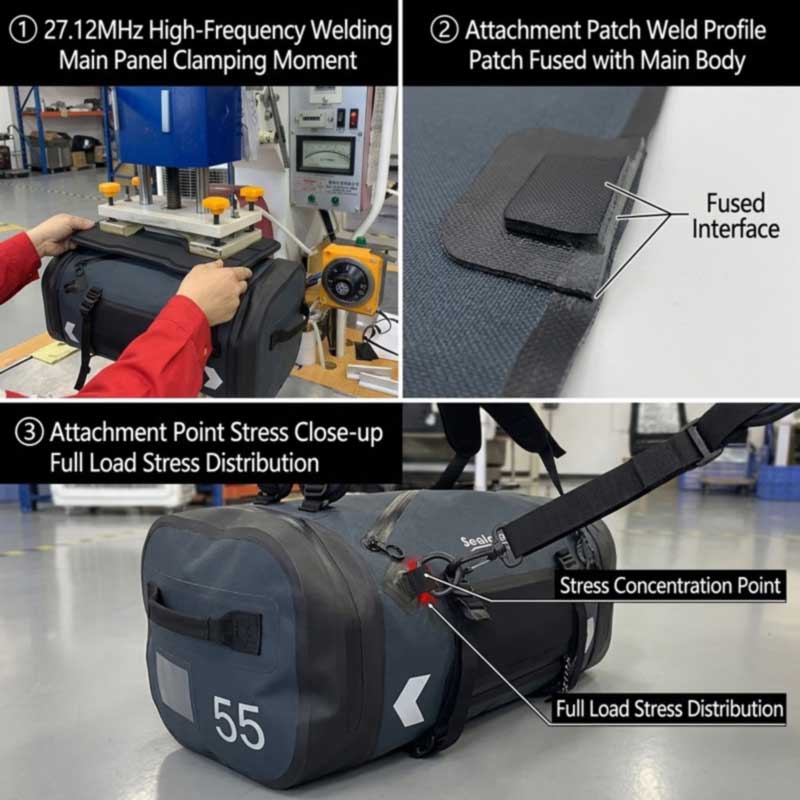

RF welding a motorcycle bag body panel, a welded reinforcement patch at an anchor point, and the anchor under load

그림 1: 오토바이 가방의 용접은 밀봉과 하중 지지의 이중 기능을 수행합니다. 걸이 포인트 패치의 용접 품질이 전체 가방의 사용 수명을 결정합니다.

4. 쉘을 뚫지 않고 부착 하드웨어를 접착하는 방법

오토바이 가방에 장착되는 모든 것은 바늘을 넣지 않고 밀봉된 본체에 부착되어야 합니다. 이 방법은 용접 강화 패치입니다. 패치는 본체 외부 표면에 RF 용접되어 용접된 경계면에서 자체 방수 씰을 형성하고 하중 지지 구성 요소는 멤브레인이 아닌 해당 패치에 위치합니다. 여기에는 후크 앤 루프 장착 패널, 견고한 나일론 D링, 압축 및 퀵 릴리스 스트랩 앵커, 번호판 패치 패널, 번지 코드 잠금 장치 및 MOLLE 스타일 래쉬 스트립이 포함됩니다.

툴링 디자인은 여기서 실제 작업을 수행합니다. 유사한 모양의 구성 요소는 단일 다이로 용접될 수 있으며 두 개 이상의 구성 요소는 양쪽에 위치한 다이의 한 번의 전원 공급으로 결합될 수 있습니다. 이는 작업자 판단에 따라 표류하는 대신 첫 번째 장치에서 마지막 장치까지 패치 배치를 동일하게 유지합니다.

5. 균형 잡힌 새들백을 위한 미러 쌍 툴링

짝을 이루는 새들백은 해당 제품군의 다른 어떤 제품에도 없는 요구 사항을 도입합니다. 왼쪽과 오른쪽 몸체는 크기가 동일해야 합니다. 왜냐하면 동일하지 않은 부피로 인해 동일하지 않은 적재가 발생하고 한쪽에 더 많은 무게를 실은 오토바이는 바퀴자국과 측풍으로 불안정해지기 때문입니다. 이는 조립 문제가 아닌 툴링 문제입니다. 거울 구성 요소는 일치하는 다이에 용접되어 양쪽이 동일한 치수로 라인에서 벗어나고, 80L 세트는 각 가방이 독립적으로 분리 가능하고 자체적으로 사용할 수 있도록 측면당 40L로 제작됩니다.

6. 범위 전체에 걸친 두 가지 매개변수 세트

이 범위는 두 가지 재료군에 걸쳐 있으며 동일한 방식으로 용접되지 않습니다. 용접 매개변수(전력, 유지 시간, 압력 및 냉각 시간)는 500D PVC 타포린 및 TPU 라미네이트에 대해 별도로 인증을 받았으며 색상이나 직물 로트가 변경되면 다시 인증을 받았습니다. 안료, 필러, 수분 및 두께가 모두 재료가 RF 에너지를 흡수하는 방식을 변경하기 때문입니다. 특히 두꺼운 재료일수록 더 강한 용접과 엄격한 제어가 필요합니다.

프리미엄 계층에는 세 번째 사례가 추가됩니다. SL-E984 55L은 본체에 용접된 밀폐형 방수 지퍼가 있는 립스톱 TPU 라미네이트로 제작되었으며, 1.27kg의 IPX7 등급을 받았습니다. 지퍼 시트는 트랙이 밀봉된 상태에서 전체 길이에 걸쳐 치수가 그대로 유지되어야 하기 때문에 일반 솔기보다 용접이 더 까다롭습니다. 배치가 진행되기 전에 완전한 융합을 확인하기 위해 매 실행 시작 시 샘플 용접에 대해 박리 테스트를 실시합니다. 정확한 용접은 경계면에서 깔끔하게 분리되기보다는 기본 직물을 통해 찢어집니다. 기본 프로세스는절단부터 RF용접까지의 제조과정.

7. 라인 흐름

수입검사- 코팅 일관성, 두께 및 색상을 확인하기 위해 타포린과 라미네이트를 확인합니다. 하드웨어 및 반사 재료가 확인되었습니다.
절단— 패널은 마커에 맞춰 절단되고, 쌍을 이루는 제품의 경우 거울 패널이 함께 절단됩니다.
브랜딩 및 반사— 접근 가능한 동안 평면 패널에 로고와 반사가 적용됩니다.
구조적 봉제- 방수 씰이 존재하기 전에 평면 패널에 제작된 하중 지지 하위 조립품.
RF 용접— 27.12MHz로 용접된 본체 이음새, 보강 패치, 장착 패널 및 지퍼 시트.
냉각- 압력을 조기에 해제하는 것이 용접이 약한 일반적인 원인이기 때문에 취급하기 전에 제어된 냉각 하에 설정된 용접 이음새.
트리밍 및 최종 조립— 플래시를 제거한 후 버클, 스트랩 및 잠금장치를 장착합니다.
테스트 및 포장— 누출 테스트 후 카톤 사양에 따라 포장합니다. PP 백당 1개, 테일 백 라인에서 카톤당 20개입니다.

8. 진동을 중심으로 한 테스트

오토바이 수하물에서는 천보다는 앵커가 실패하기 때문에 무게를 테스트해 보세요. 1,500주기가 넘는 하중 사이클링은 용접 자체의 인장 및 결합 강도, 해안 공기 및 소금에 절인 겨울 도로에 노출되는 하드웨어에 대한 염수 분무, 마찰 저항, 색상 견뢰도 및 색상 차이와 함께 장착 스트랩, D링 및 핸들을 목표로 합니다. 방수 검증은 IPX7 모델에 대한 침수 테스트와 IPX6에 대한 비 및 제트 테스트로 실행됩니다.

모든 배치는 3단계 제어를 실행합니다. 유입되는 방수포, 하드웨어 및 반사 재료에 대한 IQC; 실행 시작 시 박리 테스트를 포함하여 공정 중인 용접 및 장착 지점 구성에 대한 IPQC AQL 샘플링, 배치 테스트 및 서명된 금 샘플 비교를 통한 OQC. 전체 고객 검사 절차(개봉, 진공 추출, 24시간 고정 휴식, 공기 누출 확인)를 끝까지 목격할 수 있으며 SGS 또는 QIMA를 통한 제3자 검사도 가능합니다. 표준은방수 생산을 위한 품질 관리 기준.

9. 이 라인을 기반으로 제작된 제품

우선순위가 아닌 유형별로 구성된 모델:

모델	용량	재료	용접 구조	제품 페이지
SL-E984	55L	420D / 501D 립스톱 TPU	용접된 본체 + 밀폐 지퍼 시트 · IPX7 · 반사 패널 및 파이핑	보다
SL-C807	45L	500D PVC / 420D TPU	HF 용접 이음매 + 용접 후크 앤 루프 장착 패널 · IPX6 · 정격 8–12 kg	보다
SL-C619	35 / 50L	500D PVC 타포린	HF 용접 + PVC 강화 패널, 용접 D링 앵커 · IPX6	보다
80L 새들백	80L (40L × 2)	용접 PVC	거울쌍 용접 본체 · 50kg · 양면 반사	보다
60L 새들백	60L	용접 PVC	이음매 없이 용접됨, 양면 분리 가능 · 50kg	보다
SL-C629	40 / 60 / 90L	500D PVC 타포린	용접된 뒷좌석/테일랙 가방 · 1년 보증	보다

전체 카테고리는 아래에 있습니다.방수 가방, 더플, 그리고건조 가방. 해당 카테고리의 디자인 요구 사항은 다음에 대한 가이드에서 다룹니다.모험 브랜드, 공장의 주장을 확인하는 방법공급업체 선택 가이드.

10. 맞춤형 개발

새로운 형상에는 샘플링이 시작되기 전에 별도로 견적되고 제작된 자체 가공 다이가 필요하며 툴링은 하나의 좋은 샘플이 아닌 수천 개의 장치에 걸쳐 반복성을 갖도록 설계되었습니다. 그 내에서 용량, 클로저 유형, 명명된 랙 패턴으로 절단된 백킹 플레이트를 포함한 장착 시스템, 패브릭 및 데니어, 반사 적용 범위 및 정격 하중 등 스케치, 샘플 또는 대상 사양의 기초 개발이 지원됩니다. 55L 3방향 모델의 외관은 등록된 디자인 특허에 의해 보호됩니다. OEM 파트너는 보호된 아트워크의 사본이 아닌 고유한 원본 개발물을 받습니다.

11. FAQ

Q: 열풍이나 스티칭 대신 RF 용접을 사용하는 이유는 무엇입니까?
A: RF는 재료 내부에서 열을 발생시켜 두 층이 동시에 융합되어 일반적으로 기본 재료만큼 강하고 안정적으로 밀폐되는 솔기를 생성합니다. 특히 오토바이 수하물을 만드는 데 사용되는 PVC 및 PU 코팅 직물에도 적합합니다. 스티칭은 방수층에 천공을 가하고 굴곡, 열, 마모를 통해 들어올려지는 테이프를 사용합니다.

Q: 본체를 재봉할 수 없는 경우 스트랩과 D링은 어떻게 부착하나요?
A: 용접 보강 패치가 있습니다. 패치는 외부 표면에 RF 용접되어 인터페이스에서 자체 방수 씰을 형성하고 하중 지지 하드웨어는 멤브레인이 아닌 패치 위에 위치합니다. 후크 앤 루프 장착 패널, MOLLE 스트립 및 번지 앵커는 동일한 방식으로 부착됩니다.

Q: 오토바이 수하물이 실제로 실패하는 곳은 어디인가요?
A: 패널 중앙이 아닌 보강 및 부착 영역에 있습니다. 약한 강화는 하중을 견디는 방수포 제품에 확립된 실패 패턴이며, 오토바이의 진동으로 인해 이를 가속화합니다. 그렇기 때문에 다른 방수 가방보다 앵커 구조와 하중 순환이 더 중요합니다.

Q: 한 쌍의 새들백의 균형을 어떻게 유지합니까?
A: 툴링을 통해. 미러 구성 요소는 일치하는 다이에 용접되어 두 본체가 동일한 치수로 라인에서 벗어납니다. 80L 세트는 측면당 40L입니다. 부피가 다르면 적재량이 다르며, 한쪽에 더 많은 무게를 싣는 자전거는 바퀴자국과 측풍으로 불안정해집니다.

Q: PVC와 TPU 모델은 동일한 용접 설정을 실행합니까?
A: 아니요. 매개변수는 재료군별로 별도로 검증되며 색상이나 직물 로트가 변경되면 다시 검증됩니다. 안료, 필러, 수분 및 두께가 모두 재료가 RF 에너지를 흡수하는 방식을 변경하기 때문입니다. 재료가 두꺼울수록 더 강한 용접과 엄격한 제어가 필요합니다.

Q: 카탈로그에 없는 형태도 의뢰할 수 있나요?
답: 그렇습니다. 새로운 형상에는 별도로 견적을 받고 샘플링 전에 제작된 자체 가공 다이가 필요합니다. 이는 기초 개발의 일반적인 단계입니다. 문의 시 출시 날짜를 공유하여 그에 맞춰 툴링 및 샘플링 일정을 계획할 수 있습니다.
