Dry Bag 제조 공정 : 재료 절단부터 RF 용접까지

● 2026-07-28 ● - ● 나에게 메시지를 남겨주세요

Sealock은 27.12MHz 무선 주파수 용접을 사용하여 OEM 및 도매 구매자를 위한 드라이백을 제조하며, 동일한 직물로 제작된 두 개의 백이 완전히 다른 성능을 발휘하는 이유를 설명하므로 이 프로세스를 이해할 가치가 있습니다. 드라이백의 방수 기능은 재료와 함께 구매되는 것이 아닙니다. 이음새가 용접되는 순간 생산 라인에서 생성됩니다. 이는 솔기가 유지되는지 여부를 결정하는 기술적인 세부 사항과 함께 전체 제조 순서를 안내합니다.

1. 1단계: 재료 준비 및 절단

코팅된 직물 롤로 생산 시작 —PVC 타포린또는TPU 적층 나일론— 무엇이든 자르기 전에 준비하고 확인합니다. 코팅 불일치, 재료의 수분, 염료 로트 간의 차이가 모두 나중에 용접 스테이션에서 발생하는 상황에 영향을 미치기 때문에 들어오는 검사가 여기서 중요합니다.

그런 다음 자동화된 절단 프레스를 통해 롤에서 패널을 정확한 설계 치수로 스탬핑합니다. 절단 정밀도는 벌크 실행을 균일하게 유지하는 요소입니다. 사양에서 몇 밀리미터씩 절단된 패널은 용접 다이 아래에 올바르게 안착되지 않으며 용접선도 함께 표류합니다. 패널 네스팅은 각 롤이 잘라낸 부분이 아닌 제품이 되는 양을 결정하기 때문에 재료 효율성이 설정되는 곳이기도 합니다.

2. 2단계: 내하중 부품 사전 조립

무엇이든 밀봉하기 전에 고강도 산업용 재봉을 통해 하중을 지탱하는 요소(어깨 하니스, D링 웨빙 패치, 외부 포켓, 강화 패널)를 평면 패널에 부착합니다.

여기의 순서는 의도적이며 적절하게 설계된 가방과 값싼 가방을 구분하는 세부 사항 중 하나입니다. 스티칭이 발생합니다.~ 전에방수 밀봉이 형성되므로 바늘이 완성된 방수막을 관통하지 않습니다. 나중에 밀봉된 본체에 부착해야 하는 모든 것(D링, MOLLE 앵커, 밸브)은 피부를 통해 꿰매는 대신 강화 패치에 용접됩니다.

3. 3단계: 다이 설정

각 백 형상에는 자체 도구가 필요합니다. 용접 패턴은 용접 이음새의 정확한 모양을 정의하는 돌출된 가장자리가 있는 맞춤형 다이(일반적으로 가공된 황동 또는 알루미늄)로 변환됩니다. 다이는 플래튼 위에 놓이고 패널에 맞춰 정렬됩니다.

다이 설계는 이음새를 형성하는 것 이상의 역할을 합니다. 돌출된 가장자리 프로파일은 동일한 작업에서 용접과 트림 가장자리가 형성되는 인열 밀봉을 생성하기 위해 가공될 수 있으며 다이 상태는 결과에 직접적인 영향을 미칩니다. 평탄도가 잃거나 오염 물질이 흡수된 다이는 고르지 않은 압력과 에너지 분포를 제공하며 이는 좋은 솔기에서 약점으로 나타납니다. 툴링 기능은 공장에서 기존 금형을 리필하는 것뿐만 아니라 새로운 형태를 구축할 수 있는 능력이기도 합니다.맞춤형 용량 및 구조.

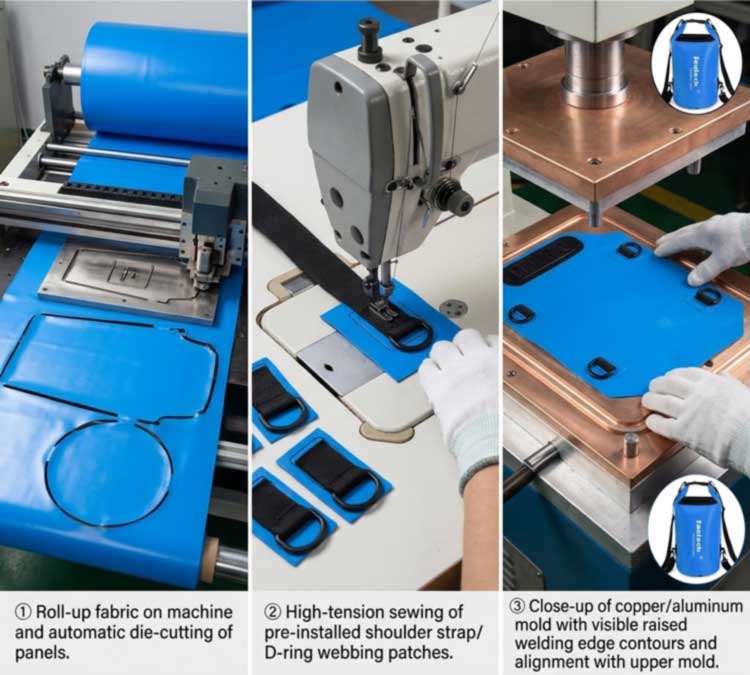

Dry bag manufacturing — automated panel cutting, pre-assembly stitching of load-bearing parts, and custom brass welding die setup

그림 1: 절단 정밀도, 용접 전 재봉 순서, 금형 윤곽 - 용접 전에 성공 또는 실패가 결정됩니다.

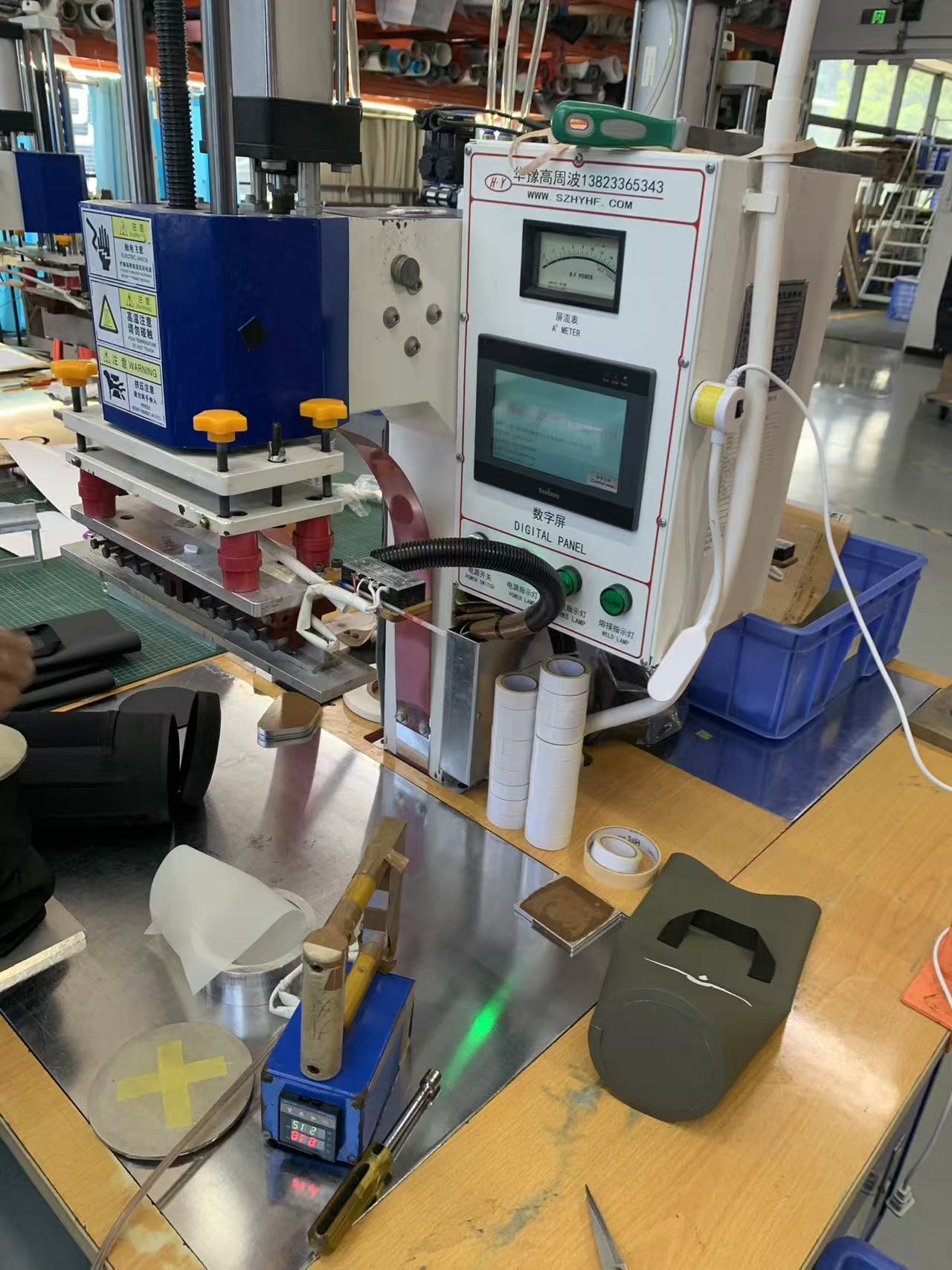

4. 4단계: RF 용접 - 솔기가 실제로 형성되는 방식

이것이 프로세스의 핵심입니다. 고주파 용접 또는 유전체 용접이라고도 하는 무선 주파수 용접은 외부 열원이 아닌 전자기장을 사용하여 열가소성 플라스틱을 접합합니다. 시퀀스에는 4단계가 있습니다.

로드 중입니다.패널은 상단 다이와 하단 플래튼 사이에 배치되며 다이는 용접 형태를 정의합니다.
압력.클램핑 힘으로 인해 층이 긴밀하게 접촉하게 됩니다. 클램핑 힘이 없으면 용융된 폴리머가 단일 덩어리로 융합될 수 없습니다.
RF 활성화.발생기는 전극 전체에 27.12MHz의 고주파 에너지를 적용합니다. 교번장은 물질의 극성 분자를 빠르게 진동시키고 내부 분자 마찰로 인해 열이 발생합니다.내부에표면에서 물질을 전도하는 것이 아니라 물질을 전도하는 것입니다.
압력 하에서 냉각.전원은 중단되지만 솔기가 굳어지는 동안 클램핑은 계속됩니다. 너무 일찍 압력을 해제하는 것은 용접이 약해지는 가장 일반적인 원인 중 하나입니다.

열은 재료 내에서 발생하기 때문에 두 층이 동시에 융합 온도에 도달하고 접착제, 용제 또는 실 없이 하나의 연속 덩어리로 결합됩니다. 올바르게 실행된 RF 용접은 일반적으로 모재만큼 강하며, 이것이 바로 솔기가 적절하게 제작된 드라이백의 약점이 아닌 이유입니다.

5. RF 용접을 하는 이유와 용접할 수 없는 것

RF 용접은 극성 열가소성 수지(분자가 전자기장에 반응하는 재료)에서만 작동합니다. 여기에는 PVC, PU 및 TPU, TPU 코팅 직물, EVA, 특정 등급의 PET 및 나일론이 포함됩니다. 폴리에틸렌 및 폴리프로필렌과 같은 비극성 폴리올레핀은 RF 에너지를 잘 흡수하지 않으며 RF 반응성 코팅이나 타이 레이어 없이는 RF 용접이 불가능합니다. 대신 열풍, 핫 웨지 또는 임펄스 방법이 필요합니다.

이러한 재료 의존성은 사소한 문제가 아닌 사양 문제입니다. 이것이 PVC와 TPU가 드라이백 카테고리를 지배하는 이유 중 하나입니다. 이러한 재료의 경우 RF는 열풍, 핫 웨지 또는 임펄스 용접보다 더 강한 이음매를 생성합니다. 이것이 바로 트럭 커버 및 공기주입식 제품부터 밀봉 밀봉이 선택 사항이 아닌 의료용 액체 백에 이르기까지 산업 전반에 걸쳐 기밀 및 액밀 제품의 표준인 이유입니다.

6. 용접 품질을 결정하는 변수

용접은 한 번 설정하고 잊어버리는 것이 아니라 각 재료와 두께에 대해 검증된 네 가지 설정의 산물입니다.

매개변수	제어 대상	잘못된 경우 실패 모드
RF 전력	씰 영역 전체의 내부 가열 속도	너무 낮음: 불완전한 융합. 너무 높음: 번스루(burn-through), 얇아짐
체류 시간	에너지가 얼마나 오랫동안 적용되는가	짧게: 냉간 용접. 길다: 재료 열화
압력	층간 접촉의 친밀감	낮음: 보이드 및 채널. 과도한: 눌려지고 얇고 부서지기 쉬운 솔기
냉각 시간	클램프 아래의 응고	조기 출시: 솔기가 굳기 전에 분리됩니다.

규모에 대한 기준점으로, 몇 초의 용접 및 냉각 시간으로 얇은 PVC 필름을 밀봉하려면 밀봉 영역에 걸쳐 수백 와트 정도가 소모됩니다. 더 무거운 방수포와 다층 라미네이트에는 훨씬 더 많은 전력이 필요합니다. 여러 재료 변수에 따라 이러한 설정이 변경됩니다. PVC의 가소제 수준, 수분 함량, 안료 및 충전재, 직물 직조 및 필름 두께는 모두 재료가 에너지를 흡수하는 방식을 변경합니다. 이것이 색상 변경이나 새로운 직물 배치가 프로세스에 자동으로 중립적이지 않고 용접이 가정되는 대신 재인증되는 이유입니다.

7. 5단계: 냉각, 트리밍, 최종 조립

용접된 패널은 전용 냉각 구역으로 이동하여 본드가 뒤틀림 없이 고정된 다음 백에서 플래시를 다듬고 회전시킵니다. 최종 조립은 롤탑 클로저와 버클, 지정된 지퍼, 스트랩, 핸들, 퍼지 밸브, 투명 창 패널 등 제품을 완성하는 구성 요소에 맞춰지며, 이러한 구성 요소 자체는 동일한 연속 스킨의 일부로 본체에 용접됩니다. 하중을 전달하는 하드웨어는 용접 보강 패치에 부착되어 방수 멤브레인이 뚫리지 않은 상태로 유지됩니다.

8. 6단계: 배송 전 테스트

용접 이음매는 가정하기보다는 검증됩니다. 실행 시작 시 샘플 용접에 대한 박리 테스트를 실시하여 매개변수 세트가 완전한 융합을 생성하는지 확인합니다. 인터페이스에서 깨끗하게 벗겨지는 솔기는 접착력이 부족함을 나타내는 반면 기본 재료를 찢어내는 솔기는 용접이 주변 직물보다 더 강하다는 것을 나타내기 때문에 실패 모드 자체가 진단적입니다.

그런 다음 완성된 가방은 핸들과 앵커에 대한 1,500회 이상의 하중 테스트, 지퍼가 달린 모델의 3,000회 밀봉 지퍼 사이클, 인장 및 접착 강도, 염수 분무, 마찰 저항, 색상 견뢰도 및 색상 차이를 다루는 실험실 제품군과 함께 명시된 IPX 등급에 대한 완전 물 침수 테스트를 거칩니다. 모든 배치는 들어오는 직물 및 하드웨어에 대한 IQC, 용접 및 공정에 대한 IPQC, AQL 샘플링을 포함한 OQC, 배치 침지 테스트 및 서명된 금 샘플 비교 등 3단계 제어를 실행합니다. SGS 또는 QIMA 검사가 가능합니다.모든 생산 과정에 적용되는 품질 표준.

9. 용접이 봉제 테이프보다 나은 이유

바느질된 솔기는 방수층을 통해 바늘을 수천 번 밀어 넣은 다음 테이프를 사용하여 구멍을 덮습니다. 테이프는 굽힘, 노화, 열 및 마모로 인해 들어올려지며, 일단 그렇게 되면 모든 바늘 구멍이 진입점이 됩니다. 용접 이음매에는 덮을 구멍이 없습니다. 코팅된 층이 하나의 재료로 융합됩니다. 가벼운 비보다는 물에 잠겨도 견뎌야 하는 가방이라면 이것이 결정적인 차이이며, 표면 원단이 아무리 좋더라도 용접 구조가 정품 방수 제품의 기본이 되는 이유입니다.

10. 이 프로세스를 기반으로 제작된 제품

동일한 용접 공정으로 생산된 모델은 우선순위가 아닌 유형별로 정리되어 있습니다.

모델	용량	재료	평가	제품 페이지
SL-D002 드라이백	5~63L	0.5mm 500D PVC	IPX7	보다
SL-E102 백팩 드라이백	15 / 20L	500D PVC, 이중 씰	IPX7	보다
SL-K099 더플	40 / 60L	840D TPU	IPX7	보다
SL-E070 드라이 백팩	25L	420D TPU	IPX8	보다
SL-D693 윈도우 드라이백	15 / 20L	500D PVC + PVC 필름	IPX7	보다
SL-C619 오토바이 가방	35 / 50L	500D PVC	IPX6	보다

전체 범위가 아래에 있습니다.건조 가방, 마른 배낭, 그리고더플. 스케치, 샘플 또는 대상 사양의 기초 개발이 지원됩니다. 새로운 형상은 장애물이 아닌 표준 개발 경로의 일부인 새로운 도구를 의미합니다. MOQ 300개, 7~15일 내에 샘플, 중국 동관 또는 베트남 호치민시에서 30~45일 내에 대량 생산.

11. FAQ

질문: 폴리에틸렌이나 폴리프로필렌 백을 RF 용접할 수 없는 이유는 무엇입니까?
A: 이러한 폴리머는 비극성이므로 분자가 전자기장에 거의 반응하지 않으므로 내부 열이 거의 발생하지 않습니다. RF 반응성 코팅이나 타이 레이어가 필요하거나 열풍 용접이나 임펄스 용접과 같은 다른 방법이 필요합니다. 이것이 PVC와 TPU가 용접 방수 가방을 지배하는 핵심 이유입니다.

Q: 용접 솔기는 직물 자체에 비해 얼마나 강한가요?
A: 올바르게 용접되면 이음새는 일반적으로 모재만큼 강하거나 더 강합니다. 박리 테스트에서 양호한 용접은 경계면에서 분리되지 않고 기본 직물을 통해 찢어집니다. 솔기가 깨끗하게 벗겨지면 매개변수가 잘못된 것입니다.

질문: 색상을 변경했는데 용접이 실패하기 시작했습니다. 왜 그런 일이 발생합니까?
답변: 안료와 필러는 가소제 수준, 수분 함량 및 두께와 마찬가지로 재료가 RF 에너지를 흡수하는 방식을 변경합니다. 새로운 색상이나 직물 배치에는 다른 출력, 유지 또는 압력 설정이 필요할 수 있습니다. 용접은 실행 시작 시 박리 테스트를 통해 재인증되어야 하며, "동일한 재료"가 "동일한 설정"을 의미한다는 가정을 이어받아서는 안 됩니다.

질문: 방수 가방에 솔기를 테이프로 감는 것이 허용됩니까?
A: 가벼운 비를 보호하는 경우에는 작동할 수 있지만 침수용으로는 작동하지 않습니다. 스티칭은 방수층을 수천 번 천공하고 구멍을 덮고 있는 테이프는 구부러짐, 열 및 노화로 인해 들어 올려집니다. 사양에 수중용이라고 적혀 있으면 용접해야 합니다.

Q: 맞춤형 가방 모양으로 인해 비용과 리드 타임이 추가되는 이유는 무엇입니까?
A: 각 형상에는 자체 가공 다이가 필요합니다. 이는 일회성 툴링 비용이자 샘플링을 시작하기 전 리드타임 단계입니다. 새로운 모양이 기존 모델의 색상 변경보다 더 높은 최소값을 갖는 것과 같은 이유입니다.

Q: 서로 다른 재료를 서로 용접할 수 있습니까?
A: 호환 가능한 극성 재료는 다음과 같습니다. PVC 타포린 본체에 용접된 투명 PVC 필름 창이 일반적인 예입니다. 서로 다른 폴리머 또는 비극성 물질과 극성 물질을 혼합하면 결합이 실패하므로 샘플링 단계에서 물질 페어링이 확인됩니다.
